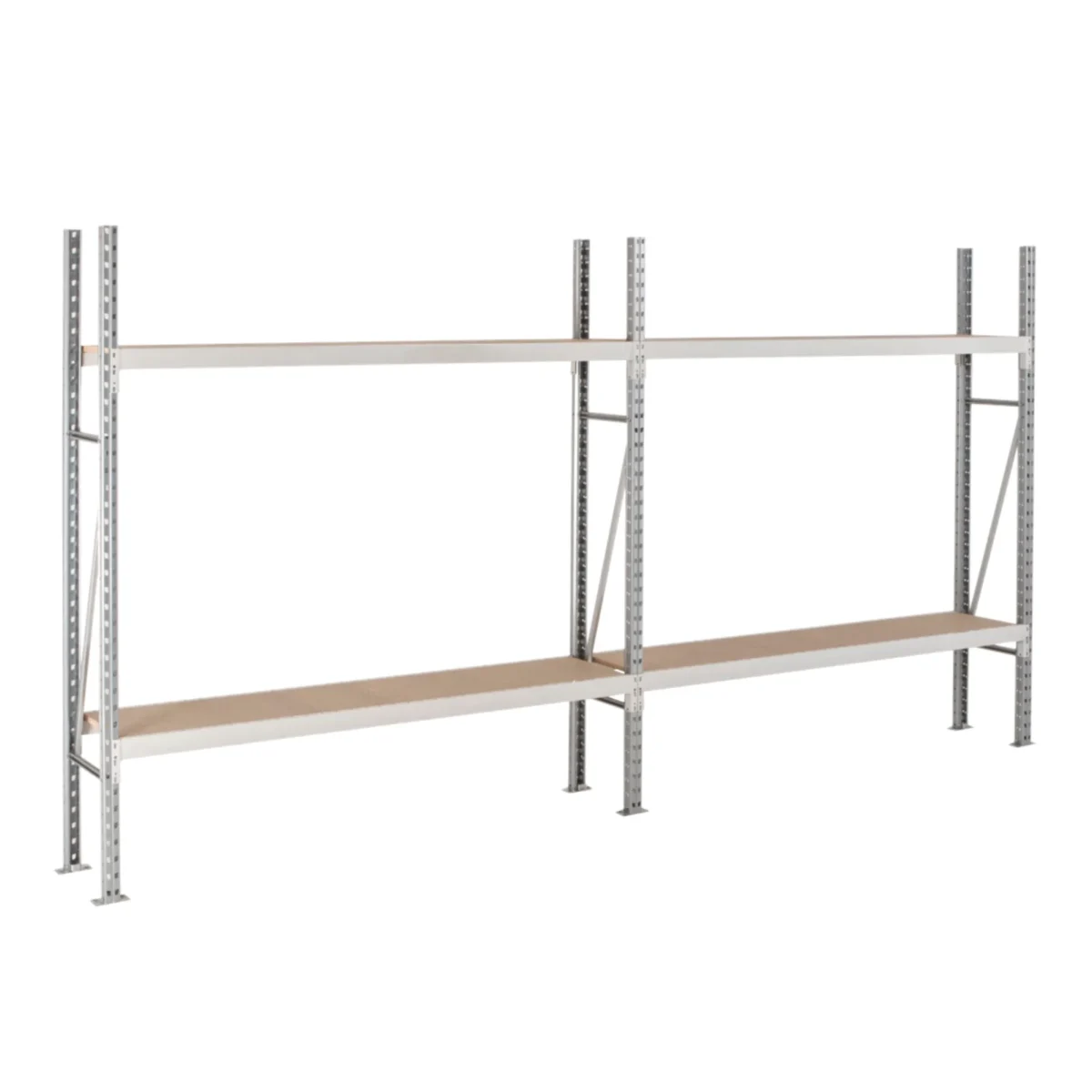

Rayonnage mi-lourd EPSIVOL ONE – 2 niveaux de stockage

Le rayonnage mi-lourd EPSIVOL ONE est présenté par ManOrga comme un rayonnage longue portée optimisé pour les besoins de stockage courants, avec une capacité pouvant atteindre 500 kg par niveau. La version présentée ici comporte 2 niveaux de stockage, chacun constitué d’une paire de lisses et d’un platelage en aggloméré.

Cette configuration couvre des hauteurs de 1 750 et 2 000 mm, des longueurs de 1 000, 1 250 et 1 500 mm et des profondeurs de 400 ou 500 mm. La capacité d’un niveau dépend de la longueur et de la configuration de lisses retenue.

Le système est conçu pour évoluer avec l’installation : une première travée est constituée par un élément départ, puis des éléments suivants permettent de prolonger le rayonnage.

Les principales caractéristiques de l’EPSIVOL ONE 2 niveaux

Cette version EPSIVOL ONE associe une structure à échelles et lisses, deux niveaux avec platelage et plusieurs dimensions permettant d’adapter la travée à la place disponible et à la charge à stocker.

• Type : rayonnage mi-lourd longue portée ;
• Configuration : 2 niveaux de stockage ;
• Hauteurs : 1 750 ou 2 000 mm ;
• Longueurs : 1 000, 1 250 ou 1 500 mm ;
• Profondeurs : 400 ou 500 mm ;
• Charge par niveau : 354, 410, 496 ou 500 kg selon la configuration ;
• Capacité maximale par travée : 2 500 kg, selon dimensions et conditions d’utilisation, avec charges uniformément réparties ;
• échelles galvanisées ;
• lisses gris perle RAL 7035 ;

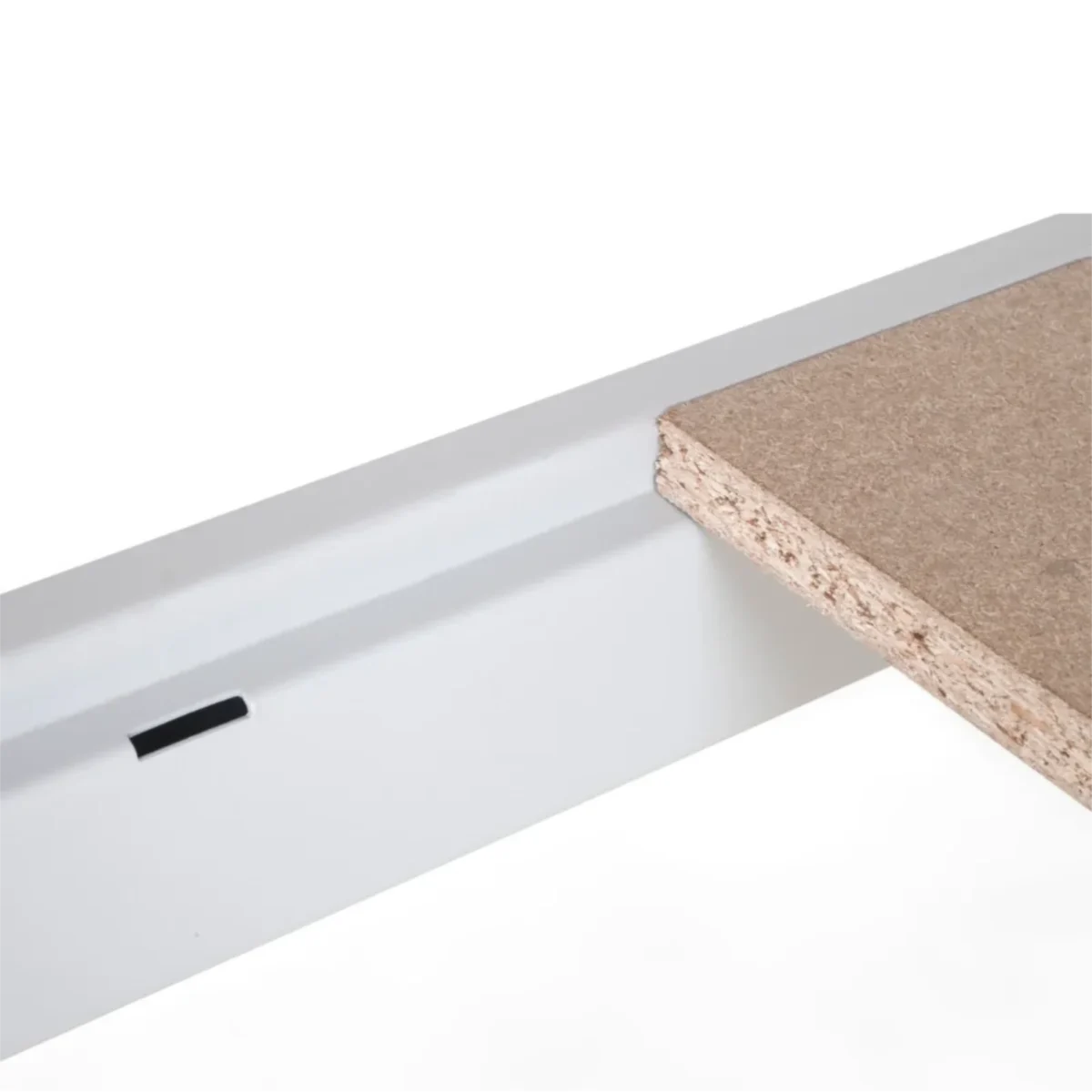

• 2 niveaux constitués de 4 lisses et 2 platelages en aggloméré ;
• fixations au sol incluses dans le kit ;

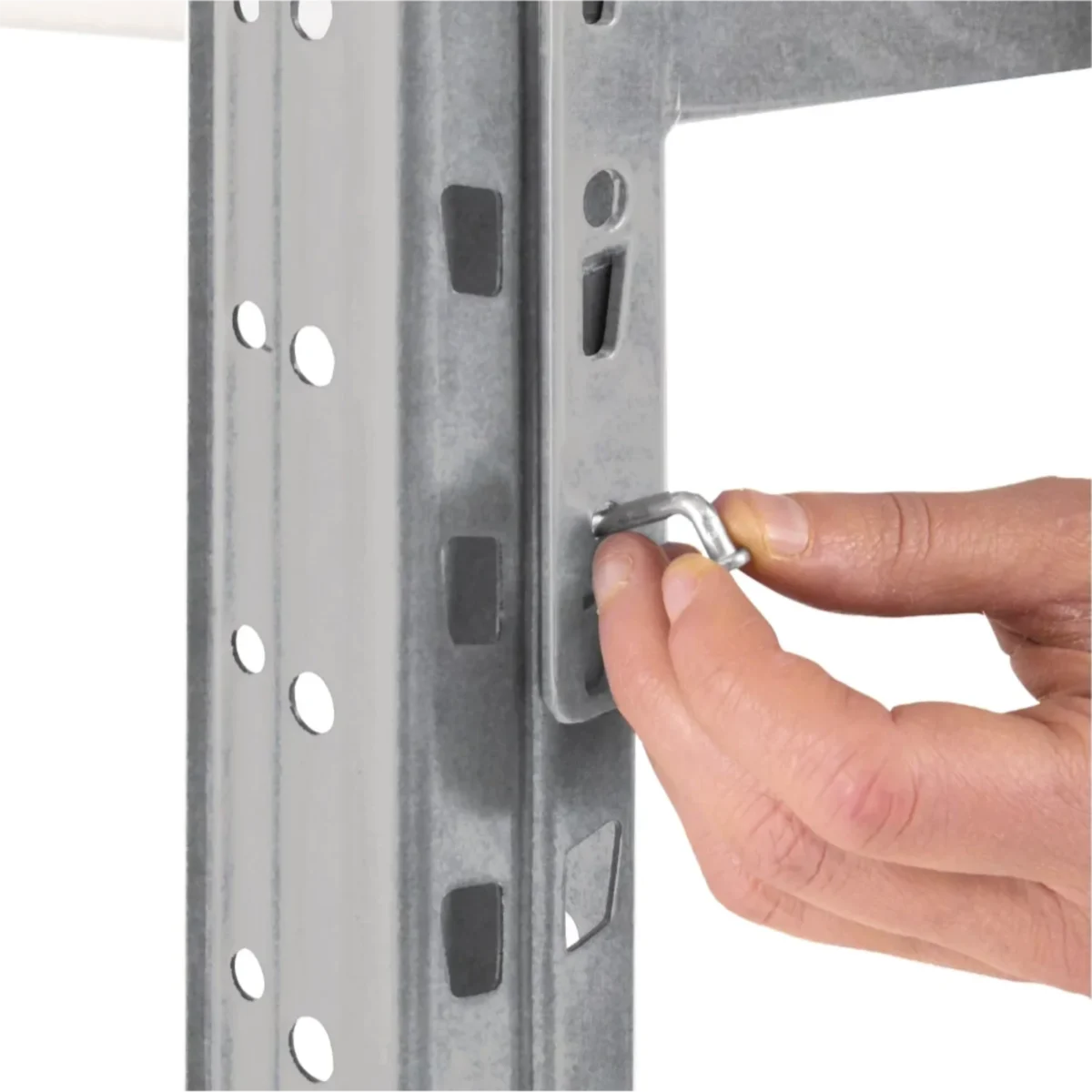

• goupilles de sécurité incluses ;
• platines de calage incluses ;
• élément départ et élément suivant disponibles ;
• niveau supplémentaire référencé pour chaque configuration ;
• échelles assemblées en usine ;
• rayonnage évolutif par ajout de travées ou de niveaux, sous réserve du contrôle préalable des capacités.

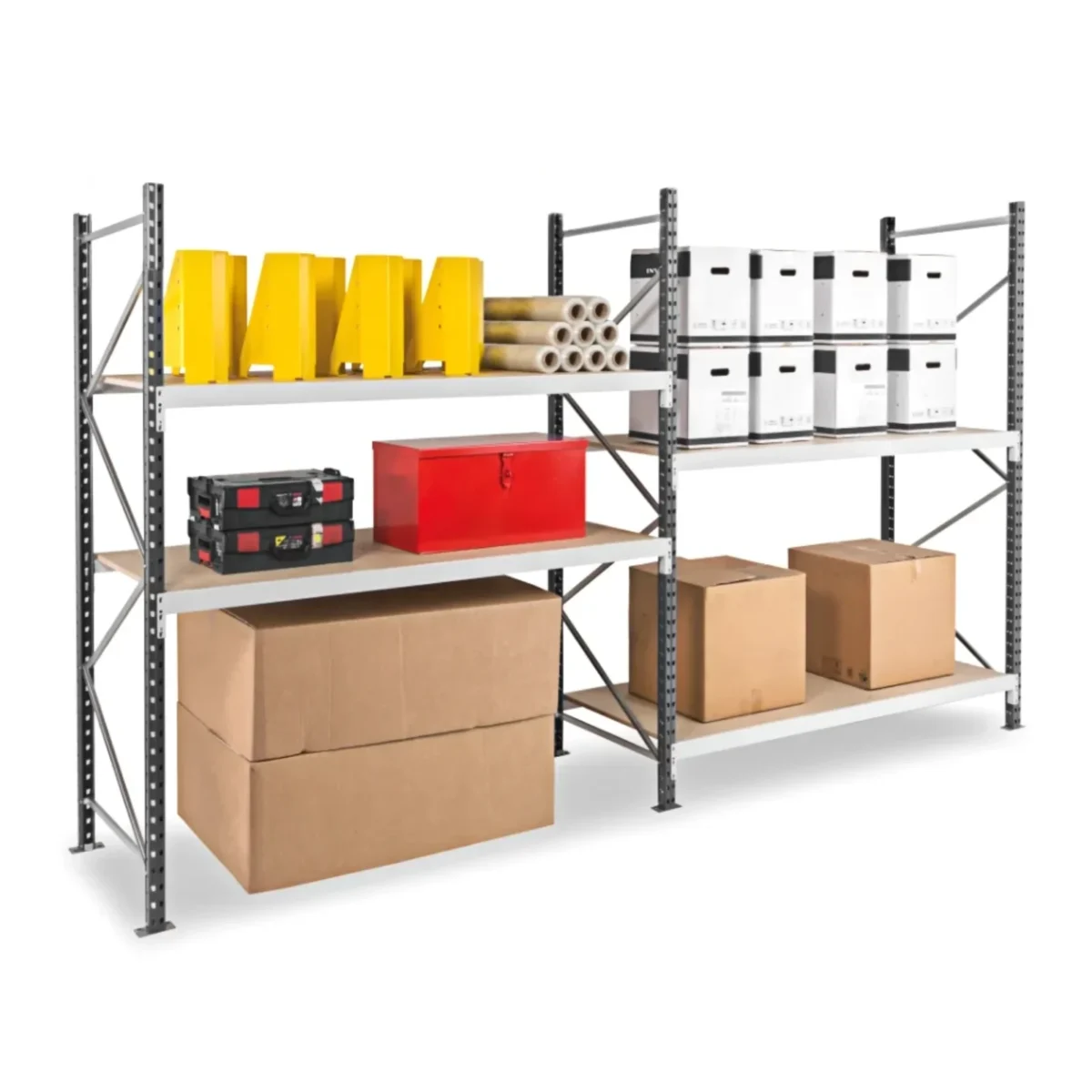

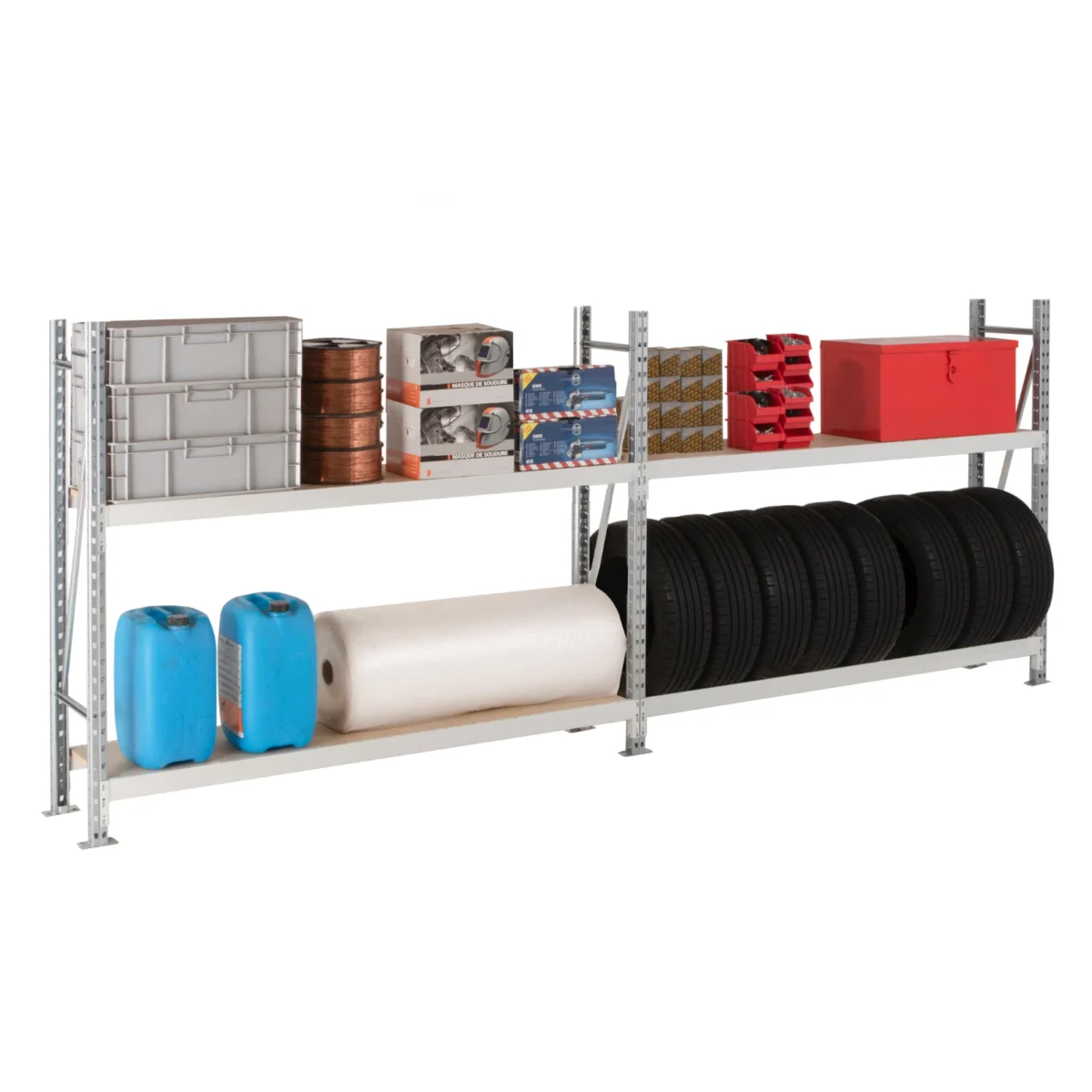

Que peut-on stocker sur un EPSIVOL ONE ?

Le guide d’achat ManOrga mentionne explicitement pour EPSIVOL ONE le stockage d’outillage, de pièces ou matériaux volumineux, de cartons, de caisses, de composants informatiques et de produits d’entretien. Le tableau du fabricant positionne également EPSIVOL ONE pour les produits volumineux et les produits conditionnés.E

En complément de ces usages explicitement cités par ManOrga, la conception en rayonnage mi-lourd à platelage permet raisonnablement d’envisager le rangement de marchandises ou de stocks d’atelier présentant des dimensions et masses compatibles avec la configuration choisie. Ces exemples restent des applications possibles et ne remplacent jamais le contrôle de la charge admissible indiquée pour chaque variante.

Pour quels professionnels ?

ManOrga associe explicitement EPSIVOL ONE à différents environnements professionnels, aussi bien industriels que tertiaires.

• magasins industriels ;
• réserves ;
• hangars ;
• bâtiments industriels ;
• entrepôts logistiques ;
• réserves informatiques ;
• zones d’archivage ;
• réserves de produits d’entretien.

Le catalogue précise par ailleurs que les rayonnages ManOrga sont prévus exclusivement pour une utilisation en intérieur.

Dimensions et capacités du rayonnage EPSIVOL ONE

Important : les capacités indiquées sont des capacités maximales avec charges uniformément réparties. La capacité maximale annoncée par travée est de 2 500 kg et dépend des dimensions et des conditions d’utilisation.

Une solution de stockage modulable

L’installation peut être développée en ajoutant des travées et, sous conditions, des niveaux. ManOrga décrit explicitement EPSIVOL ONE comme une solution évolutive pouvant s’adapter à de nouveaux besoins de stockage par l’ajout de niveaux ou de travées supplémentaires.

Élément départ

L’élément départ constitue la première travée du rayonnage. Pour EPSIVOL ONE, le kit comporte 2 échelles assemblées, ainsi que les équipements nécessaires à la configuration 2 niveaux : 4 lisses, 2 platelages en aggloméré, fixations sol, goupilles de sécurité et platines de calage.

Élément suivant

L’élément suivant permet de prolonger une ligne de rayonnage en venant après une travée existante. Le catalogue indique 1 échelle assemblée pour l’élément suivant, contre 2 pour l’élément départ. Les deux niveaux, fixations sol, goupilles et platines de calage font partie du kit décrit par le fabricant.

Niveau supplémentaire

Un niveau supplémentaire est proposé pour les différentes longueurs, profondeurs et capacités. Il est composé de 2 lisses avec un platelage en aggloméré et de 4 goupilles de sécurité.

Avant toute commande de niveaux supplémentaires, il est impératif de vérifier les capacités de charge maximales de l’installation. Nous consulter avant tout ajout de niveau supplémentaire.

Comment choisir son rayonnage EPSIVOL ONE ?

Le choix doit être réalisé à partir des dimensions disponibles, de l’espace réellement disponible et surtout de la charge à supporter par niveau.

1. Choisir la hauteur : 1 750 ou 2 000 mm.
2. Sélectionner la longueur : 1 000, 1 250 ou 1 500 mm.
3. Choisir la profondeur : 400 ou 500 mm.
4. Identifier la charge réellement nécessaire par niveau.
5. Vérifier dans la matrice de charges la capacité disponible pour la longueur choisie.
6. Sélectionner un élément départ pour commencer une ligne de rayonnage.
7. Ajouter un ou plusieurs éléments suivants pour prolonger l’installation.
8. En cas de besoin d’un niveau supplémentaire, vérifier préalablement la capacité maximale de l’installation.

Installation et conditions d’utilisation

Le kit EPSIVOL ONE intègre plusieurs composants liés au montage et à la sécurité. Les échelles sont assemblées en usine, ce que ManOrga présente comme facilitant l’installation et limitant les erreurs d’assemblage.

• les fixations sol sont incluses dans le kit ;
• les goupilles de sécurité sont incluses ;
• des platines de calage sont incluses ;
• les échelles sont assemblées en usine ;
• les capacités sont données pour des charges uniformément réparties ;
• la capacité maximale par travée est de 2 500 kg, selon dimensions et conditions d’utilisation ;
• avant l’ajout d’un niveau supplémentaire, les capacités de charge maximales de l’installation doivent être vérifiées ;
• les rayonnages ManOrga sont indiqués comme destinés exclusivement à un usage intérieur.

Composition de l’EPSIVOL ONE 2 niveaux

Élément départ

• 2 échelles assemblées ;
• 4 lisses pour constituer 2 niveaux ;
• 2 platelages en aggloméré ;
• fixations sol ;
• goupilles de sécurité ;
• platines de calage.

Élément suivant

• 1 échelle assemblée ;
• 4 lisses pour les 2 niveaux ;
• 2 platelages en aggloméré ;
• fixations sol ;
• goupilles de sécurité ;
• platines de calage.

Niveau supplémentaire

• 2 lisses ;
• 1 platelage en aggloméré ;
• 4 goupilles de sécurité.

Important : vérifier impérativement la capacité de charge maximale de l’installation avant toute commande de niveaux supplémentaires.

Questions fréquentes sur le rayonnage EPSIVOL ONE

Quelle charge peut supporter un niveau EPSIVOL ONE ?

Selon la variante choisie, un niveau peut supporter 354 kg, 410 kg, 496 kg ou 500 kg. La capacité dépend notamment de la longueur et de la configuration des lisses. Il faut donc vérifier la ligne correspondant exactement à la variante commandée. La capacité maximale annoncée pour une travée est de 2 500 kg, sous réserve des dimensions, conditions d’utilisation et d’une charge uniformément répartie.

Quelles dimensions sont disponibles pour l’EPSIVOL ONE 2 niveaux ?

Cette configuration existe en hauteurs 1 750 et 2 000 mm, en longueurs 1 000, 1 250 et 1 500 mm et en profondeurs 400 ou 500 mm.

Quelle est la différence entre un élément départ et un élément suivant ?

L’élément départ constitue la première travée et comprend 2 échelles assemblées. L’élément suivant sert à prolonger la ligne et comprend 1 échelle assemblée. Les deux configurations disposent des composants nécessaires aux deux niveaux décrits dans le kit.

Peut-on ajouter un niveau supplémentaire ?

Oui. ManOrga référence des niveaux supplémentaires composés de 2 lisses, d’un platelage en aggloméré et de 4 goupilles de sécurité. La capacité maximale de l’installation doit impérativement être vérifiée avant toute commande d’un niveau supplémentaire.

Peut-on agrandir le rayonnage ultérieurement ?

Oui. Le catalogue présente EPSIVOL ONE comme un système évolutif pouvant recevoir des travées supplémentaires ainsi que des niveaux supplémentaires sous réserve du contrôle des capacités.

Que peut-on stocker sur ce rayonnage ?

ManOrga cite notamment l’outillage, les pièces ou matériaux volumineux, les cartons, les caisses, les composants informatiques et les produits d’entretien.

Le rayonnage est-il destiné à une utilisation extérieure ?

Non d’après le catalogue fourni. ManOrga indique que ses rayonnages sont prévus exclusivement pour une utilisation en intérieur.

Les échelles sont-elles livrées assemblées ?

Oui. Le catalogue indique que les échelles sont montées en usine, ce qui réduit les opérations d’assemblage à réaliser lors de l’installation.
