Trois niveaux pour les charges mi-lourdes
Le rayonnage mi-lourd EPSIVOL mesure 2 000 mm de haut. Ses trois niveaux avec platelages en aggloméré de 19 mm accueillent cartons, caisses, outillage et pièces volumineuses dans un atelier, une réserve ou un entrepôt. Il est destiné au stockage manuel en intérieur.
Ses échelles sont peintes gris graphite RAL 7024 et ses lisses gris clair RAL 7035.
Choisir votre configuration
Sélectionnez la longueur utile, la profondeur d’échelle et la charge adaptée à vos marchandises. Toutes les configurations ci-dessous possèdent trois niveaux et une hauteur de 2 000 mm.
| Longueur utile | Profondeur d’échelle | Charge par niveau | Section des lisses |
|---|---|---|---|
| 1 500 mm | 600 ou 800 mm | 465 ou 792 kg | 45 × 36 ou 65 × 36 mm |
| 1 800 mm | 600 ou 800 mm | 384 ou 683 kg | 45 × 36 ou 65 × 36 mm |
| 2 000 mm | 600 ou 800 mm | 633 kg | 65 × 36 mm |
| 2 500 mm | 600 ou 800 mm | 470 ou 948 kg | 65 × 36 ou 85 × 36 mm |
| 3 000 mm | 600 ou 800 mm | 689 ou 934 kg | 85 × 36 mm ou profil Z |
Les charges indiquées doivent être uniformément réparties. Retenez la capacité de la variante sélectionnée : le maximum de 948 kg ne s’applique pas à toutes les longueurs. La capacité de charge maximale d’une travée est de 4 500 kg, charges uniformément réparties.
Prévoir l’encombrement réel
La longueur utile correspond à l’espace de stockage entre les échelles, pas à l’encombrement total du rayonnage. Les montants et les platines de pied augmentent la longueur au sol.
| Longueur utile | Départ, montants | Départ, platines | Suivant |
|---|---|---|---|
| 1 500 mm | 1 600 mm | 1 660 mm | 1 550 mm |
| 1 800 mm | 1 900 mm | 1 960 mm | 1 850 mm |
| 2 000 mm | 2 100 mm | 2 160 mm | 2 050 mm |
| 2 500 mm | 2 600 mm | 2 660 mm | 2 550 mm |
| 3 000 mm | 3 100 mm | 3 160 mm | 3 050 mm |
Départ ou suivant

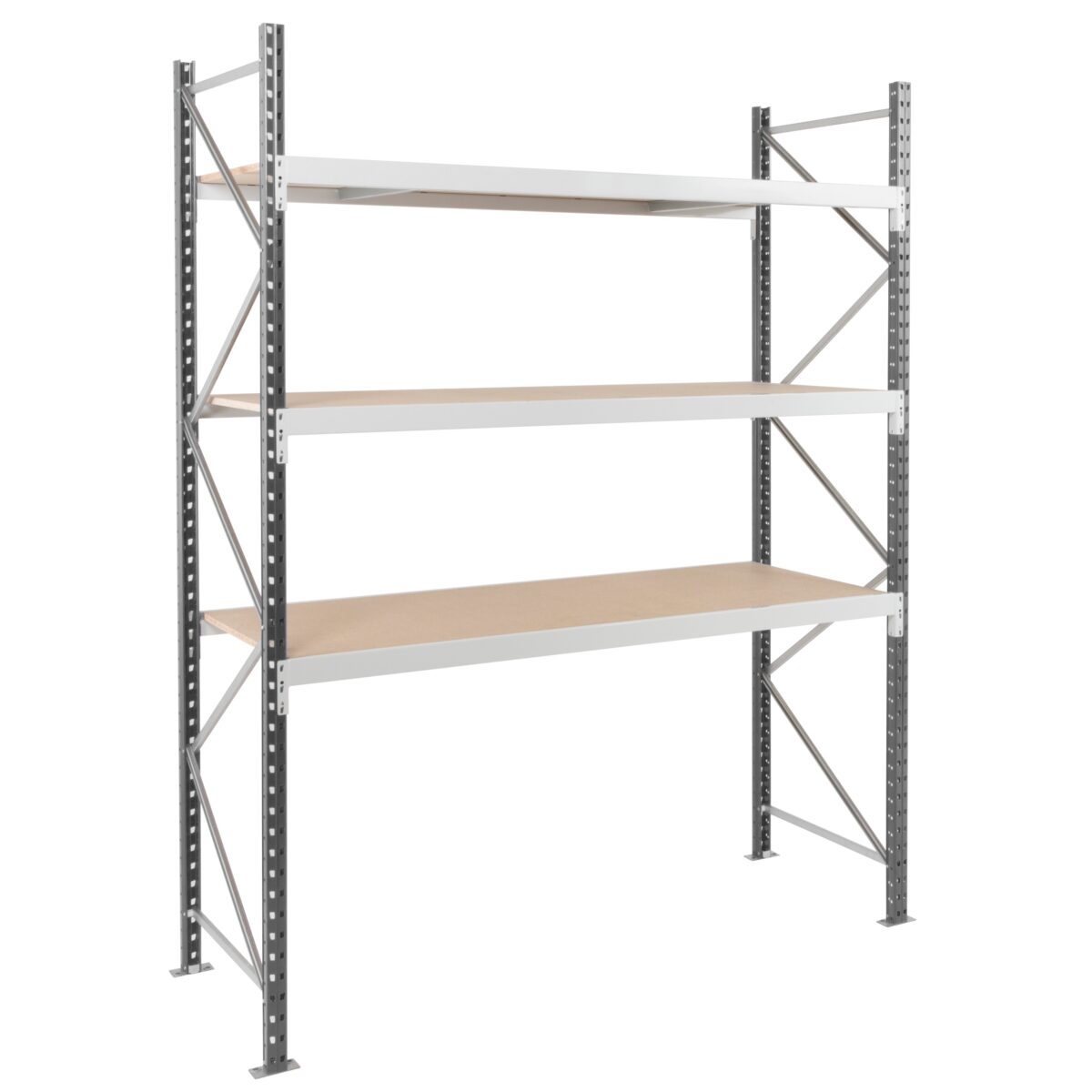

- Élément départ : deux échelles pour constituer la première travée. Il peut être installé seul.
- Élément suivant : une échelle pour prolonger une travée EPSIVOL compatible en partageant son échelle d’extrémité. Il ne s’utilise pas seul.
Les travées reliées doivent conserver la même profondeur d’échelle.
Ce que comprend le kit
- Deux échelles peintes RAL 7024 pour le départ, ou une pour le suivant, assemblées en usine.
- Six lisses gris clair RAL 7035 pour constituer les trois niveaux.
- Trois platelages en aggloméré.
- Fixations au sol, goupilles de sécurité et platines de calage.

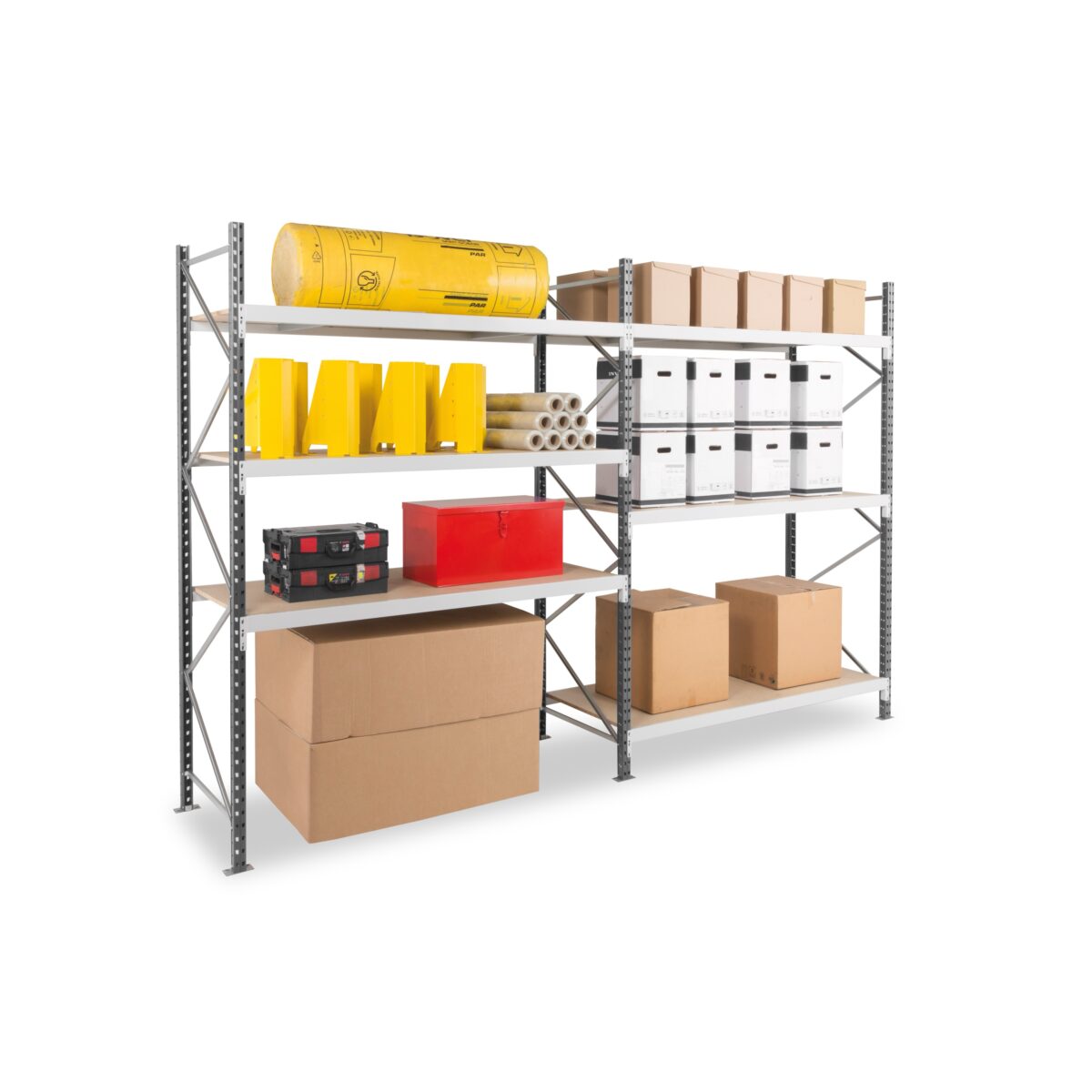

Les marchandises et accessoires de mise en situation visibles sur les photos ne sont pas inclus.
Montage et utilisation
Les échelles sont livrées assemblées, mais le rayonnage reste à monter, à mettre à niveau et à fixer conformément à la notice. Vérifiez la nature du sol et l’adéquation des ancrages au support.
Pour EPSIVOL, la notice indique une hauteur maximale de 900 mm pour le premier niveau. Le calage ne doit pas dépasser 10 mm. La présentation et la notice sont accessibles dans la rubrique « Documents du produit ».
Un niveau supplémentaire EPSIVOL est vendu séparément. L’ajout d’un niveau ou d’une travée nécessite de vérifier la compatibilité des composants et la capacité de la travée.
Conditions de livraison
Livraison standard gratuite en France métropolitaine hors Corse, sous réserve d’un accès compatible avec le véhicule et de moyens de déchargement adaptés. Signalez avant commande les restrictions d’accès, l’absence de quai ou de chariot élévateur et tout besoin de hayon ou de porteur.
Les options hayon, porteur et porteur avec hayon sont payantes. Choisissez la prestation adaptée à votre accès et à vos moyens de déchargement. Aucune prestation de montage ou de mise en place à l’intérieur des locaux n’est incluse sans mention expresse.
Prévoyez une personne présente et joignable, une zone de déchargement accessible et sécurisée et le personnel habilité à utiliser le matériel nécessaire. Consultez également l’onglet Livraison pour les consignes générales et les conditions de livraison et de remboursement.
Questions fréquentes
Le kit comprend-il les trois platelages ?
Oui. Les trois niveaux sont équipés de platelages en aggloméré. Les marchandises illustrées sur les photos ne sont pas fournies.
Les échelles sont-elles galvanisées ?
Non. Les échelles EPSIVOL de ce kit sont peintes gris graphite RAL 7024. Les lisses sont peintes gris clair RAL 7035.
Peut-on utiliser un élément suivant seul ?
Non. Un suivant possède une seule échelle et se raccorde à une travée EPSIVOL compatible. Choisissez un départ pour commencer une installation.
Quelle charge choisir ?
Choisissez selon la masse à stocker sur chaque niveau : 465 ou 792 kg en 1 500 mm, 384 ou 683 kg en 1 800 mm, 633 kg en 2 000 mm, 470 ou 948 kg en 2 500 mm et 689 ou 934 kg en 3 000 mm. Les charges doivent être uniformément réparties.
Le rayonnage est-il livré monté ?
Les échelles sont assemblées en usine. Vous devez encore installer les niveaux, mettre le rayonnage à niveau et le fixer selon la notice et les caractéristiques du support.
